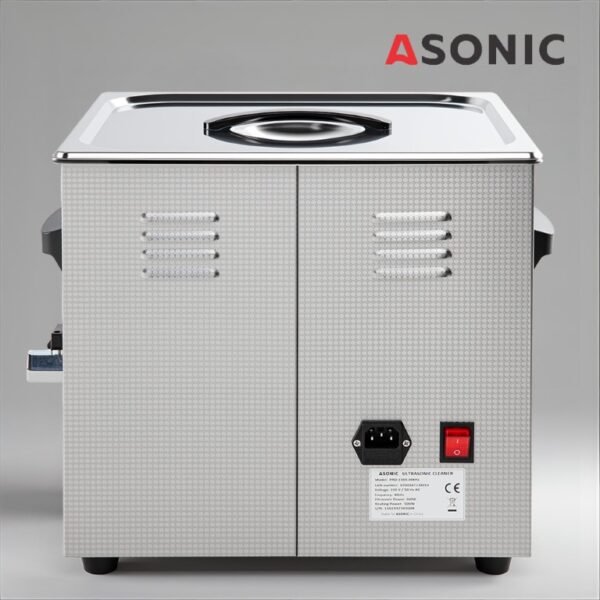

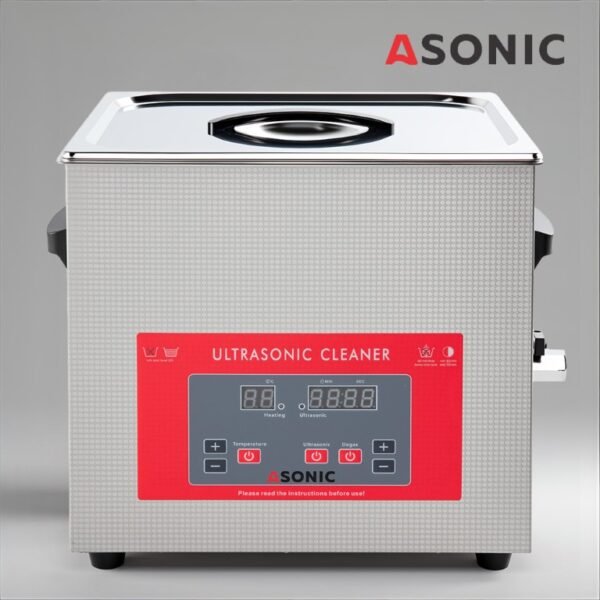

Pulitore a ultrasuoni ASONIC Pro-150S

Pulitore a ultrasuoni da 13 L con funzione Degas

Ottenga risultati impeccabili con il pulitore a ultrasuoni ASONIC Pro-150S, una soluzione professionale di medie dimensioni progettata per la pulizia di gioielli, orologi, occhiali, strumenti dentali e chirurgici, piccoli utensili, carburatori, componenti elettronici, attrezzature per tatuaggi e vetreria da laboratorio.

Dotato di un serbatoio in acciaio inox SUS 304 da 13 L (spessore 1 mm), di una frequenza ultrasonica di 40 kHz e di una potenza ultrasonica di 360 W distribuita su 6 trasduttori, il Pro-150S offre una pulizia uniforme, potente e approfondita anche per le applicazioni professionali più esigenti. La funzione Degas integrata elimina rapidamente i gas disciolti dalla soluzione detergente, ottimizzando la cavitazione e migliorando significativamente l’efficienza della pulizia. Il riscaldatore integrato da 500 W (fino a 80 °C) accelera il processo di pulizia, mentre la valvola di drenaggio integrata consente uno scarico del liquido semplice e sicuro.

Progettato per un utilizzo professionale intensivo, ASONIC Pro-150S offre durata, funzionalità avanzate e prestazioni affidabili, rendendolo la scelta ideale per i professionisti che richiedono risultati precisi e costanti.

Perché scegliere il pulitore a ultrasuoni ASONIC Pro-150S?

• Capacità di 13 L – ideale per applicazioni professionali e per la pulizia di strumenti e componenti di dimensioni medio-grandi.
• Serbatoio durevole in acciaio inox SUS 304 (1 mm) – resistente alla corrosione e progettato per un utilizzo a lungo termine.
• Dimensioni del serbatoio: 320 × 300 × 150 mm – indicano la dimensione massima degli oggetti che possono essere puliti, a seconda della loro posizione all’interno del serbatoio.
• Timer digitale (1–99 minuti) – garantisce cicli di pulizia controllati e ripetibili.
• Frequenza ultrasonica 40 kHz (360 W) – prestazioni di pulizia efficaci e delicate.
• 6 trasduttori ultrasonici – assicurano una distribuzione uniforme dell’energia ultrasonica.
• Funzione Degas – rimuove rapidamente le bolle d’aria intrappolate nel liquido di pulizia, migliorando le prestazioni ultrasoniche e l’efficacia della pulizia.
• Riscaldamento integrato fino a 80 °C (500 W) – per risultati ottimali, riscaldare la soluzione detergente alla temperatura più adatta al materiale e al tipo di sporco.
• Valvola di drenaggio integrata – consente di svuotare facilmente il serbatoio.
• Progettato per prestazioni costanti – ciclo di lavoro massimo consigliato: 90 minuti al giorno.

Applicazioni del pulitore a ultrasuoni ASONIC PRO & MED

Automotive e meccanica:
I pulitori industriali a ultrasuoni rimuovono carbonio, grasso e sporco da iniettori, carburatori, parti dei freni e componenti del motore.

Medicale e dentale:
Le macchine per la pulizia a ultrasuoni disinfettano in modo sicuro strumenti in acciaio inox, strumenti dentali, vetreria e attrezzature di laboratorio.

Elettronica e componenti di precisione:
I potenti pulitori a ultrasuoni puliscono PCB, sensori, connettori e assemblaggi delicati con elevata precisione.

Farmaceutica e biotecnologia:
I bagni a ultrasuoni puliscono reattori, miscelatori, riempitrici e recipienti di laboratorio secondo standard farmaceutici convalidati.

Gioielleria e orologeria:
Le macchine per la pulizia a ultrasuoni rimuovono lo sporco da casse di orologi, cinturini e gioielli prima della lucidatura o della placcatura.

Produzione di plastica e stampi:
I bagni industriali a ultrasuoni puliscono stampi a iniezione, matrici di estrusione e utensili da oli e agenti distaccanti.

Restauro e conservazione:
La pulizia a ultrasuoni rimuove in modo sicuro corrosione, sporco e residui da reperti archeologici, monete e manufatti metallici.

Ottica:
Rimuove macchie e detriti da occhiali, lenti, strumenti ottici e componenti di macchine fotografiche.

Perché scegliere la pulizia a ultrasuoni

• Risparmio di tempo: risultati accurati in pochi minuti.
• Ecologico: utilizza principalmente acqua con una minima quantità di detergente.
• Sicuro e delicato: efficace su oggetti delicati e nelle fessure difficili da raggiungere.
• Conveniente: le unità compatte si adattano facilmente a qualsiasi ambiente.

Come utilizzare

• Riempire il serbatoio con acqua (aggiungere una soluzione detergente approvata se necessario).
• Per ottenere risultati ottimali, riscaldare la soluzione detergente a una temperatura adatta al materiale e al tipo di sporco.
• Posizionare gli articoli nel cestello assicurandosi che siano completamente immersi.
• Selezionare il ciclo di pulizia e avviarlo; al termine risciacquare e asciugare.

Suggerimento: prima di procedere alla pulizia a ultrasuoni, verificare sempre le indicazioni del produttore per pietre, rivestimenti o componenti elettronici sensibili.

Uso sicuro e buone pratiche

• Riempire sempre il serbatoio con acqua o soluzione detergente prima di iniziare.
• Mantenere gli ultrasuoni attivi durante il riscaldamento per una distribuzione uniforme della temperatura.
• Mantenere il livello del liquido a circa 2 cm sotto il bordo quando il serbatoio è carico.
• Utilizzare sempre il cestello – evitare di appoggiare gli oggetti direttamente sul fondo della vasca.
• Utilizzo massimo giornaliero consigliato: 90 minuti.

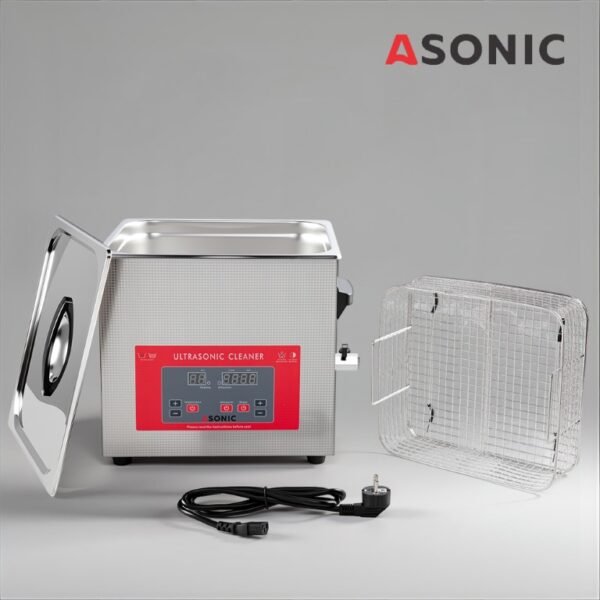

La confezione include

• Pulitore a ultrasuoni ASONIC
• Cestello di pulizia in acciaio inox
• Coperchio
• Cavo di alimentazione
• Manuale d’uso

Specification	Value
Potenza a ultrasuoni	360 W
Frequenza a ultrasuoni	40kHz
Numero di trasduttori	6
Timer	1 - 99
Temperatura	80°C
Potenza del riscaldatore	500 W
Volume del serbatoio	13
Spessore del serbatoio	1 mm
Dimensioni cestello (LxPxA)	300×280×115 mm
Dimensioni serbatoio (LxPxA)	320×300×150 mm
Dimensioni unità (LxPxA)	355×325×325 mm
Dimensioni confezione (LxPxA)	450×400×400 mm
Valvola di scarico	YES
Peso massimo sollevabile	/
Sistema di filtrazione	/
Skimmer olio	/
Presa di alimentazione	Type F, 220V/50Hz
Peso netto	9,6 kg
Garanzia	2

Specification	Value
Impedenza di risonanza (Ω)	≤15
Capacitanza (pF)	±10%: 3500-3900
Frequenza	40 kHz
Peso (g)	231g
Diametro	45 mm
